day41-ARM指令

一、基本指令

搬移指令：这类指令主要用于在寄存器之间复制数据，或者把立即数值复制到寄存器。
- MOV: 这个指令将第二个操作数的值复制到第一个操作数（一个寄存器）。例如，MOV r0, r1将把r1寄存器的值复制到r0寄存器。
- MVN: 这个指令将第二个操作数的值取反然后复制到第一个操作数（一个寄存器）。例如，MVN r0, r1将把r1寄存器的值取反，然后将结果复制到r0寄存器。
逻辑指令：这类指令用于执行逻辑运算，如AND、OR、NOT和XOR。
- CMP (Compare): 这个指令用于比较两个操作数的值。它将第一个操作数和第二个操作数相减，然后设置条件代码标志，但不保存结果。例如，CMP r0, r1会比较r0和r1的值。如果r0大于r1，那么会设置大于标志；如果r0等于r1，那么会设置等于标志；如果r0小于r1，那么会设置小于标志。

CMP主要用于改变程序的状态寄存器（CPSR），包括以下几个标志：

（1）Z（零标志）：如果两个操作数相等，即它们相减的结果为0，那么零标志就会被设置。

（2）N（负标志）：如果第一个操作数小于第二个操作数，那么结果会是负数，此时负标志会被设置。

（3）C（进位标志）：如果在无符号比较中，第一个操作数小于第二个操作数，进位标志会被设置。

（4）V（溢出标志）：如果在有符号比较中发生溢出，溢出标志会被设置。

在CMP指令后通常会跟随一个条件跳转指令，如BNE（如果上一个比较操作的结果不为零，则跳转），BLT（如果上一个比较操作的结果为负，则跳转）等，这些指令根据CPSR中的标志来决定是否跳转。

AND: 这个指令将第一个和第二个操作数进行位与运算，然后将结果存入第一个操作数。例如，AND r0, r1将r0和r1的每一位进行与运算，然后将结果存入r0。
ORR: 这个指令将第一个和第二个操作数进行位或运算，然后将结果存入第一个操作数。例如，ORR r0, r1将r0和r1的每一位进行或运算，然后将结果存入r0。
EOR: 这个指令将第一个和第二个操作数进行异或运算，然后将结果存入第一个操作数。例如，EOR r0, r1将r0和r1的每一位进行异或运算，然后将结果存入r0。
BIC: 这个指令将第一个操作数和第二个操作数的反码进行位与运算，然后将结果存入第一个操作数。例如，BIC r0, r1将r0和r1的反码进行与运算，然后将结果存入r0。
TST: 这个指令用于测试两个操作数的位模式。它将第一个操作数和第二个操作数进行位与运算，然后设置条件代码标志，但不保存结果。例如，TST r0, r1会将r0和r1进行位与运算。如果结果为0，那么会设置零标志；否则，不设置零标志。

位移指令：这类指令主要用于在位级别上移动寄存器的值。
- LSL: 逻辑左移。这个指令将第一个操作数的值左移第二个操作数指定的位数，空出的位用0填充。例如，LSL r0, r1, #2将把r1寄存器的值左移2位，然后将结果存入r0寄存器。
- LSR: 逻辑右移。这个指令将第一个操作数的值右移第二个操作数指定的位数，空出的位用0填充。例如，LSR r0, r1, #2将把r1寄存器的值右移2位，然后将结果存入r0寄存器。
- ROR: 循环右移。这个指令将第一个操作数的值右移第二个操作数指定的位数，从尾部移出的位被插入到头部。例如，ROR r0, r1, #2将把r1寄存器的值右移2位，然后将结果存入r0寄存器。
- RRX: 带扩展的循环右移。这个指令将第一个操作数的值右移一位，将进位标志放入最高有效位，并将最低有效位放入进位标志。例如，RRX r0, r1将把r1寄存器的值右移一位，然后将结果存入r0寄存器。
加载/存储指令：这些指令用于在存储器和寄存器之间传输数据。最常见的有LDR（Load Register）和STR（Store Register）。

ldr r1,=srcBuf @将标准srcBuf的地址加载到寄存器r1。
- LDR：从内存中加载数据到寄存器。例如，LDR r0, [r1]将从r1寄存器指向的内存地址加载数据到r0寄存器。也就是r0 = *r1
- STR：将寄存器中的数据存储到内存。例如，STR r0, [r1]将把r0寄存器中的数据存储到r1寄存器指向的内存地址。 *r1 = r0
批量操作指令：这些指令允许你一次对多个寄存器进行操作。常见的有LDM（Load Multiple）和STM（Store Multiple）。
- LDM：从内存中加载多个寄存器。例如，LDMIA r0!, {r1-r3}会从r0寄存器指向的地址开始连续加载r1, r2, r3这三个寄存器，并且在加载后自动增加r0的值。
- STM：将多个寄存器的值存储到内存中。例如，STMIA r0!, {r1-r3}会将r1, r2, r3这三个寄存器的值连续存储到r0寄存器指向的地址开始的内存位置，并且在存储后自动增加r0的值。
堆栈指令：堆栈是一种特殊的数据结构，后入先出（LIFO）。ARM汇编中，通常使用PUSH和POP指令操作堆栈。
- PUSH：将一个或多个寄存器的值压入堆栈。例如，PUSH {r0, lr}会将r0寄存器和链接寄存器lr的值压入堆栈。
- POP：从堆栈中弹出一个或多个值到寄存器。例如，POP {r0, lr}会将堆栈的顶部两个值弹出，分别存入r0寄存器和链接寄存器lr。
- STMFD用于函数调用的过程中保存和恢复寄存器的状态。STMFD sp!, {r0-r3, lr}将把r0至r3和lr这些寄存器的值连续存储到栈（由栈指针sp指向的内存）中，并且在存储后自动减小sp的值（因为在ARM中，栈是向下增长的）；
- LDMFD用于函数调用的过程中保存和恢复寄存器的状态。LDMFD sp!, {r0-r3, pc}则从栈中加载r0至r3和程序计数器pc的值，并且在加载后自动增加sp的值。
软中断指令：SWI（Software Interrupt）指令用于触发软件中断。这通常用于调用操作系统的服务。
- SWI：后面跟一个立即数，表示中断号。例如，SWI 0x123456会触发中断号为0x123456的软件中断。

LDMFD/STMFD：这是LDM和STM的特殊形式，通常用于函数调用的过程中保存和恢复寄存器的状态。例如，STMFD sp!, {r0-r3, lr}将把r0至r3和lr这些寄存器的值连续存储到栈（由栈指针sp指向的内存）中，并且在存储后自动减小sp的值（因为在ARM中，栈是向下增长的）；LDMFD sp!, {r0-r3, pc}则从栈中加载r0至r3和程序计数器pc的值，并且在加载后自动增加sp的值。

二、异常

2.1 异常简介

ARM的异常是指任何改变程序正常执行流程的条件或系统事件。

ARM架构将异常分为两大类：同步异常和异步异常。

同步异常是由当前执行的指令引起的，例如未定义指令，数据终止，或者系统调用等。
异步异常是由外部事件引起的，例如中断或者调试请求等。

当发生异常时，处理器会停止当前执行的代码，跳转到一个专门处理该异常的代码段，称为异常处理程序。每种异常类型都有自己的异常向量表。

ARM架构还引入了不同的特权级别和异常级别来控制软件对系统和处理器资源的访问权限。

特权级别决定了软件实体可以看到和控制哪些处理器资源。
异常级别表示当前处理器处于哪种特权级别。只有在发生异常或者从异常返回时，当前的特权级别才会改变。
2.2 异常向量表
- ARM的异常向量表是一个存储异常处理程序地址的内存区域。
每个异常级别（EL3，EL2，EL1）都有自己的向量表。
向量表中的每个条目包含一个要执行的指令，通常是一个跳转到完整异常处理程序的分支指令。
向量表中的每个条目占16个指令（在ARMv7-A和AArch32中，每个条目只占4个字节）。
- 向量表的基地址由向量基址寄存器（VBAR_EL3，VBAR_EL2和VBAR_EL1）给出。
每个条目相对于基地址有一个固定的偏移量。
向量表有16个条目，每个条目占128字节（32个指令）。
- 使用哪个条目取决于以下几个因素：
异常类型（SError，FIQ，IRQ或同步）
如果在同一异常级别发生异常，要使用的栈指针（SP0或SPn）
如果在较低异常级别发生异常，下一较低级别的执行状态（AArch64或AArch32）

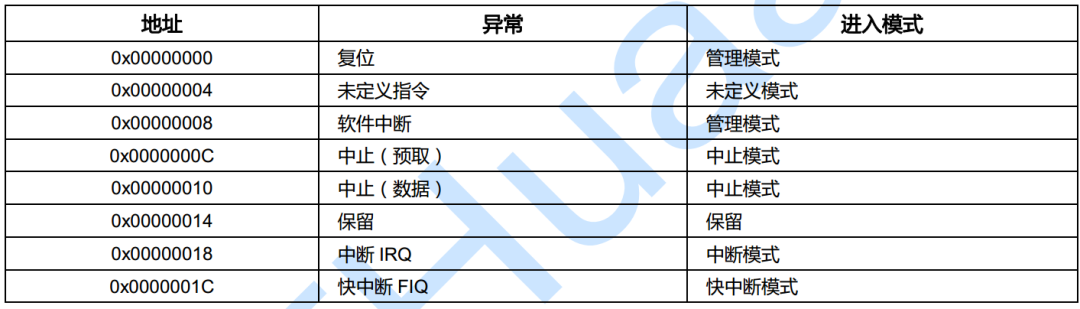

异常向量表

异常指定了优先级和固定的服务顺序:

Reset（复位）

Data Abort（数据中止）

FIQ（快中断）

IRQ（中断）

Prefetch About（预取中止）

SWI（软中断）

Undefined instruction（未定义指令）

2.3 异常过程

ARM的异常处理过程是通过一个称为向量表的内存区域来控制的。
- 向量表通常位于内存映射的底部，从0x0到0x1c。
- 每种异常类型在向量表中分配一个字，该字包含一个分支指令或者一个异常处理程序的地址。

用一个”Undefined Instruction”异常作为示例：

当执行到无效的指令时，会引发一个”Undefined Instruction”异常。
ARM核心首先会停止当前指令的执行，并将异常指令的地址+4（如果在ARM状态下）或者+2（如果在Thumb状态下）保存到LR中。
接着，ARM核心会将CPSR的值保存到SPSR中，切换到Undefined模式，并更新CPSR的值以反映新的状态。这包括将模式位设置为Undefined模式，禁用一些或所有中断，并设置适当的指令集。
然后，ARM核心会将PC寄存器设置为”Undefined Instruction”异常向量的地址（通常是0x00000004），并开始执行位于该地址的异常处理程序。
在开始执行异常处理程序前，会使用STMFD SP!, {R0-R12, LR}指令将当前的寄存器状态保存到堆栈中。
异常处理程序执行完毕后，会使用LDMFD SP!, {R0-R12, PC}^指令从堆栈中恢复之前保存的寄存器状态。
最后，异常处理程序通过将SPSR的值复制回CPSR，并将LR的值复制回PC，从而恢复到异常发生前的状态，并继续执行下一个指令。

下面是ASM的异常标准格式：
.word 是汇编语言中的一个伪指令，它用于在内存中存储一个固定大小的数据。在大多数汇编语言中，.word 通常用于存储一个整数或者一个地址。(一般是存储过大的立即数)

    .global  delay1s
    .text
    .global _start
_start:
		b		reset                        @0x00
		ldr		pc,_undefined_instruction  @0x04
		ldr		pc,_software_interrupt
		ldr		pc,_prefetch_abort
		ldr		pc,_data_abort
		ldr		pc,_not_used
		ldr		pc,_irq
		ldr		pc,_fiq

_undefined_instruction: .word  _undefined_instruction
_software_interrupt:	.word  _software_interrupt
_prefetch_abort:		.word  _prefetch_abort
_data_abort:			.word  _data_abort
_not_used:				.word  _not_used
_irq:					.word  _irq
_fiq:					.word  _fiq


reset:
	ldr	r0,=0x40008000      @设置异常向量表的起始地址为0x40008000，也就是开始位置
	mcr	p15,0,r0,c12,c0,0		@ Vector Base Address Register  修改异常向量表的起始地址

init_stack:
	ldr		r0,stacktop         /*这样做的目的是使得每个模式都有自己的独立堆栈空间，这样当处理器在不同模式之间切换时，每个模式的堆栈上下文都能被保留，从而避免了上下文切换时的混乱。*/

	/********svc mode stack********/
		mov		sp,r0
		sub		r0,#128*4          /*512 byte  for irq mode of stack*/
	/****irq mode stack**/
		msr		cpsr,#0xd2
		mov		sp,r0
		sub		r0,#128*4          /*512 byte  for irq mode of stack*/
	/***fiq mode stack***/
		msr 	cpsr,#0xd1
		mov		sp,r0
		sub		r0,#0
	/***abort mode stack***/
		msr		cpsr,#0xd7
		mov		sp,r0
		sub		r0,#0
	/***undefine mode stack***/
		msr		cpsr,#0xdb
		mov		sp,r0
		sub		r0,#0
   /*** sys mode and usr mode stack ***/
		msr		cpsr,#0x10
		mov		sp,r0             /*1024 byte  for user mode of stack*/

		b		main    /*跳转到c的main函数*/

delay1s:
     ldr      r4,=0x1ffffff
delay1s_loop:
     sub    r4,r4,#1
     cmp   r4,#0
     bne    delay1s_loop
     mov   pc,lr


	.align	4

	/****  swi_interrupt handler  ****/


stacktop:    .word 		stack+4*512

.data

stack:
  .space  4*512
.end

三、汇编和c的混合编写

3.1 内联汇编

在C语言中，可以使用asm关键字将汇编代码嵌入到C代码中。这种方式被称为内联汇编。一个简单的例子如下(汇编用的ARM)：

#include <stdio.h>

int add(int a, int b) {
    int result;
    __asm__("add %0, %1, %2"
            : "=r" (result)
            : "r" (a), "r" (b)
            );
    return result;
}

int main() {
    int result = add(5, 10);
    printf("The result is %d\n", result);
    return 0;
}

//在这个例子中，__asm__关键字后面的字符串是我们插入的汇编代码。"add %0, %1, %2"是一条ARM加法指令，它将%1和%2的值相加，然后将结果存储在%0中。%0、%1和%2是我们用来引用C变量的占位符，它们在后面的冒号后的列表中定义。=r、r和r是约束，它们告诉编译器result、a和b都应该在通用寄存器中。

3.2 联合编译

在汇编代码中跳转到C的main函数，这种情况通常发生在引导加载器或者内核代码中。

这种需要用到相关makefile和lds脚本。

这里提供点亮led灯的两个makefile和lds(linux下)：

makefile：

all:
	arm-none-linux-gnueabi-gcc -fno-builtin -nostdinc -c -o start.o start.s
	arm-none-linux-gnueabi-gcc -fno-builtin -nostdinc -c -o main.o main.c
	arm-none-linux-gnueabi-ld start.o main.o -Tmap.lds -o led.elf
	arm-none-linux-gnueabi-objcopy -O binary led.elf led.bin
	arm-none-linux-gnueabi-objdump -D led.elf > led.dis
clean:
	rm -rf *.bak *.o *.elf *.dis *.bin

lds:

/*linux下的连接脚本模板*/
OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm") /*指定输出可执行文件是elf格式，32位ARM指令，小端*/
OUTPUT_ARCH(arm)  /*指定输出可执行文件的平台(arm平台)*/
ENTRY(_start)     /*指定连接之后第一条指令的地址为_start*/
SECTIONS  /*指定连接之后的代码段(.text) 数据段(.data) .bss段如何摆放*/
{
	. = 0x40008000; /*指定链接的起始地址 从0x40008000地址开始摆放*/
	. = ALIGN(4);   /*指令对齐(4字节对齐)*/
	.text      :    /*代码段开始*/
	{
		start.o(.text)  /*0x40008000地址放start.o对应的start.s的第一条指令*/
		*(.text)        /* *：其他的*.o文件系统自动安排位置*/
	}
	. = ALIGN(4);
    .data :         /*数据段开始*/
	{ *(.data) }    /*数据段也让系统自动分配*/
    . = ALIGN(4);
    .bss :
     { *(.bss) }
}

3.3 外部函数声明

假设你有一个名为add.s的汇编文件，其中定义了一个加法函数：

.global add
add:
    add r0, r1, r2
    bx lr

然后，你可以在你的C代码中使用外部函数声明来调用这个汇编函数：

#include <stdio.h>

extern int add(int a, int b);

int main() {
    int result = add(5, 10);
    printf("The result is %d\n", result);
    return 0;
}
