day42-ARM引脚、串口

一、ARM引脚控制

在裸机编程中，想要控制引脚就需要配置该引脚相应的寄存器

1.1 pwm控制无源蜂鸣器

  1. 看原理图

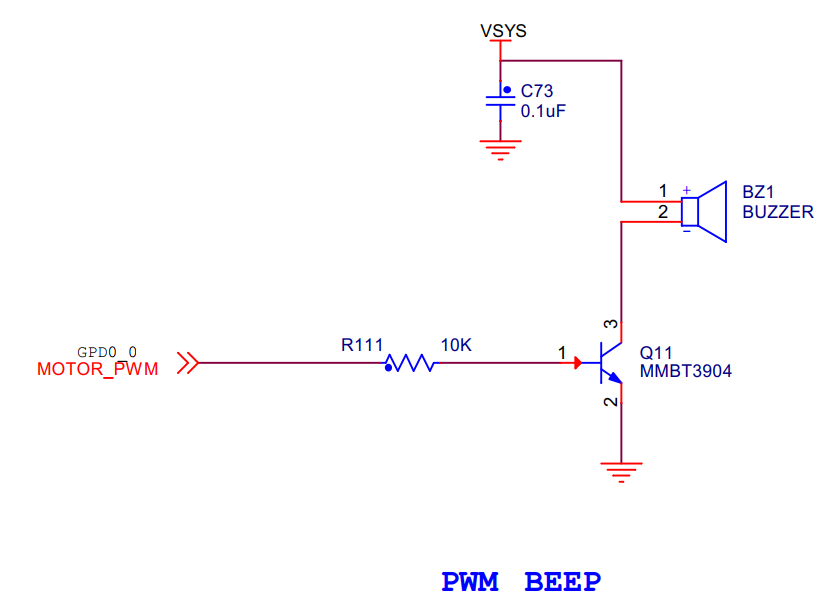

    本例采用fs4412开发板，pwm外接了一个蜂鸣器BUZZER，电路图如下：
    beep

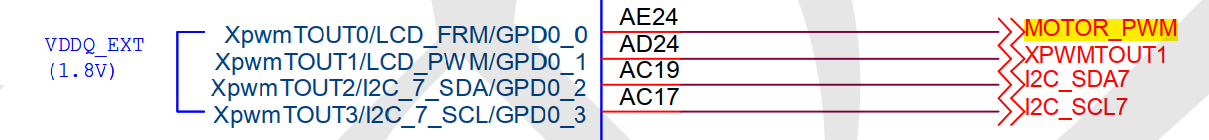

继续查找pwm的引脚：

pwm引脚

可知要配置的是GPD0_0。

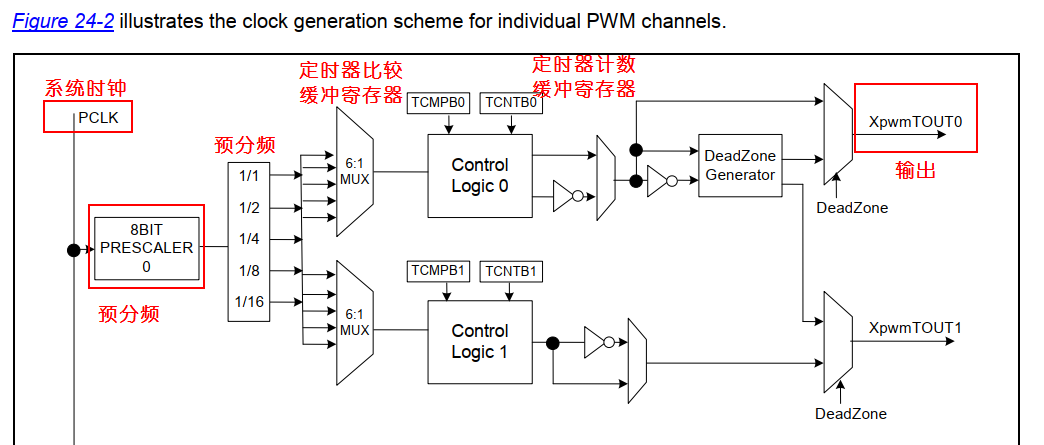

再看pwm的内部模块以此知道要配置的寄存器：
pwm内部

工作的步骤：

  1. 当时钟PCLK被使能后，定时器计数缓冲寄存器（TCNTBn）把计数器初始值下载到递减计数器中。
  2. 定时器比较缓冲寄存器（TCMPBn）把其初始值下载到比较寄存器中，并将该值与递减计数器的值进行比较。当递减计数器和比较寄存器值相同时，输出电平翻转。
  3. 递减计数器减至0后，输出电平再次翻转，完成一个输出周期。这种基于TCNTBn和TCMPBn的双缓冲特性使定时器在频率和占空比变化时能产生稳定的输出。
  4. 每个定时器都有一个专用的由定时器时钟驱动的16位递减计数器。
    当递减计数器的计数值达到0时，就会产生定时器中断请求来通知ＣＰＵ定时器操作完成。当定时器递减计数器达到０的时候，如果设置了Auto-Reload 功能，相应的TCNTBn的值会自动重载到递减计数器中以继续下次操作。
  5. 然而，如果定时器停止了，比如在定时器运行时清除TCON中定时器使能位，TCNTBn的值不会被重载到递减计数器中。
  6. TCMPBn 的值用于脉冲宽度调制。当定时器的递减计数器的值和比较寄存器的值相匹配的时候，定时器控制逻辑将改变输出电平。因此，比较寄存器决定了PWM 输出的开关时间。
  1. 看寄存器

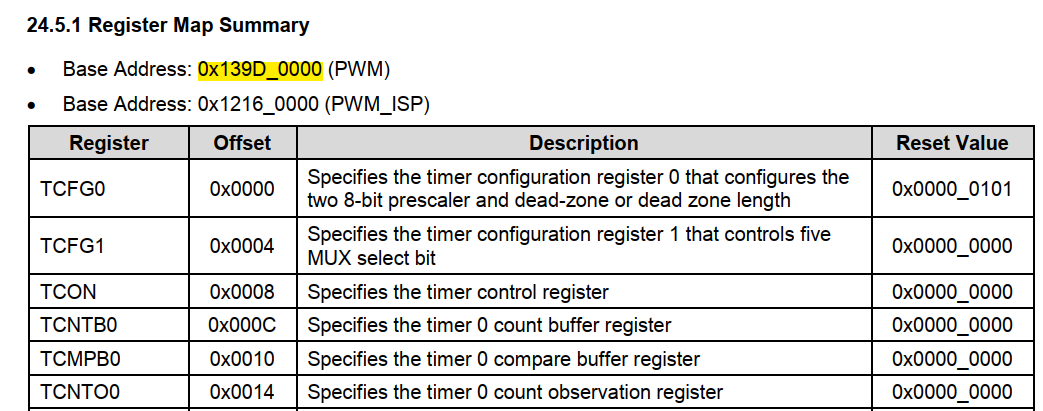

    pwm需要的寄存器如下图（还需要将GPD0CON设置为0x2即TOUT_0，pwm输出模式）：
    pwmj

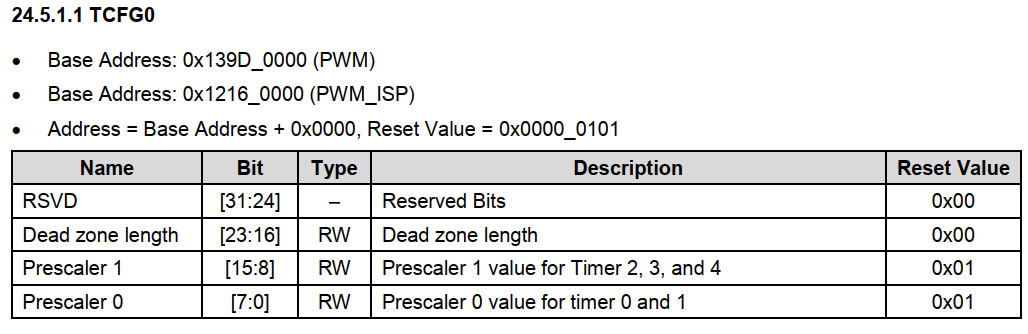

(1)TFCG0
定时器配置寄存器0（TFCG0） ，主要用于预分频设置。
tfcg0

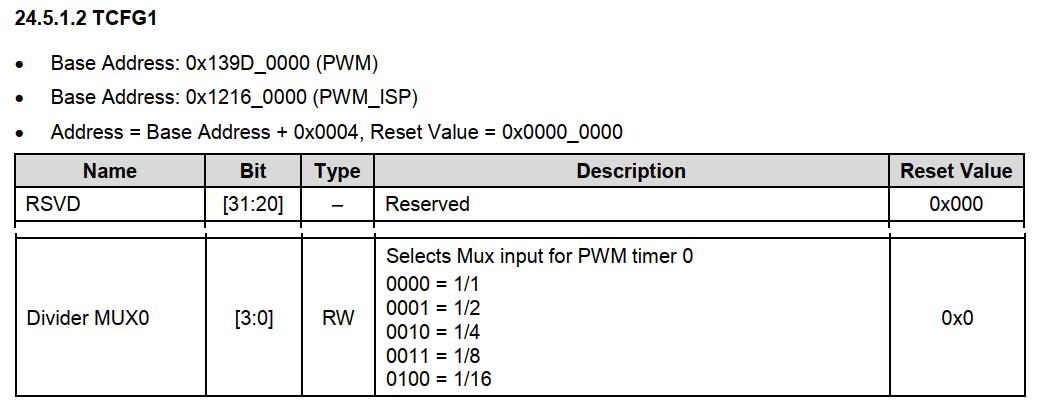

(2)TFCG1
定时器配置寄存器1（TFCG1） ，主要用于预分频设置。
tfcg1

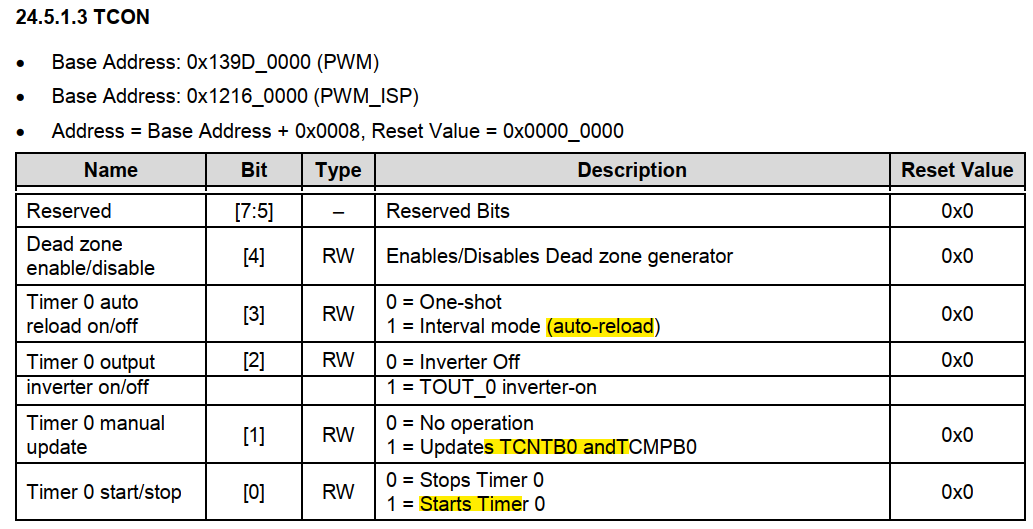

(3)TCON
timer控制寄存器TCON,主要用于使能定时器，设置自动重载，设置输出电平翻转等。
tcon

  • bite[3] : 设置定时器是只执行一个周期(One-shot)还是周期执行（auto-reload）
  • bite[1]: 置为1，则更新TCNTB0 、TCMPB0 的值
  • bit[0]：开启或者停止定时器

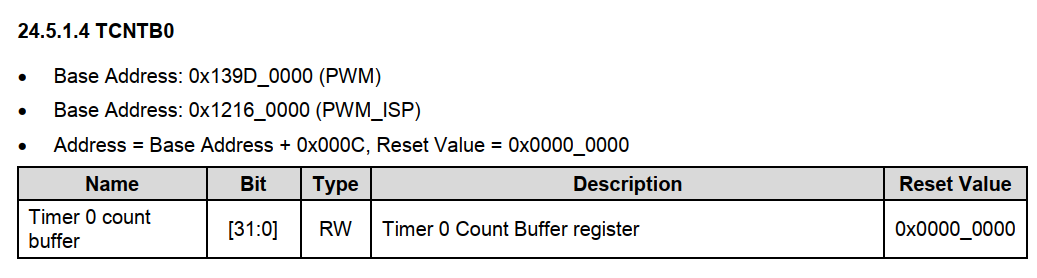

(4)TCNTB0
定时器计数缓冲寄存器（TCNTB0），主要用于设置定时器的初始值。
tcntb0

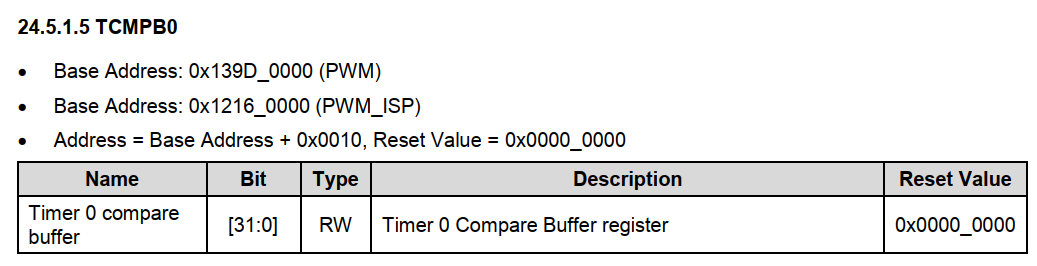

(5)TCMPB0
定时器比较缓冲寄存器（TCMPB0），主要用于设置定时器的比较值。
tcmpb0

3.代码

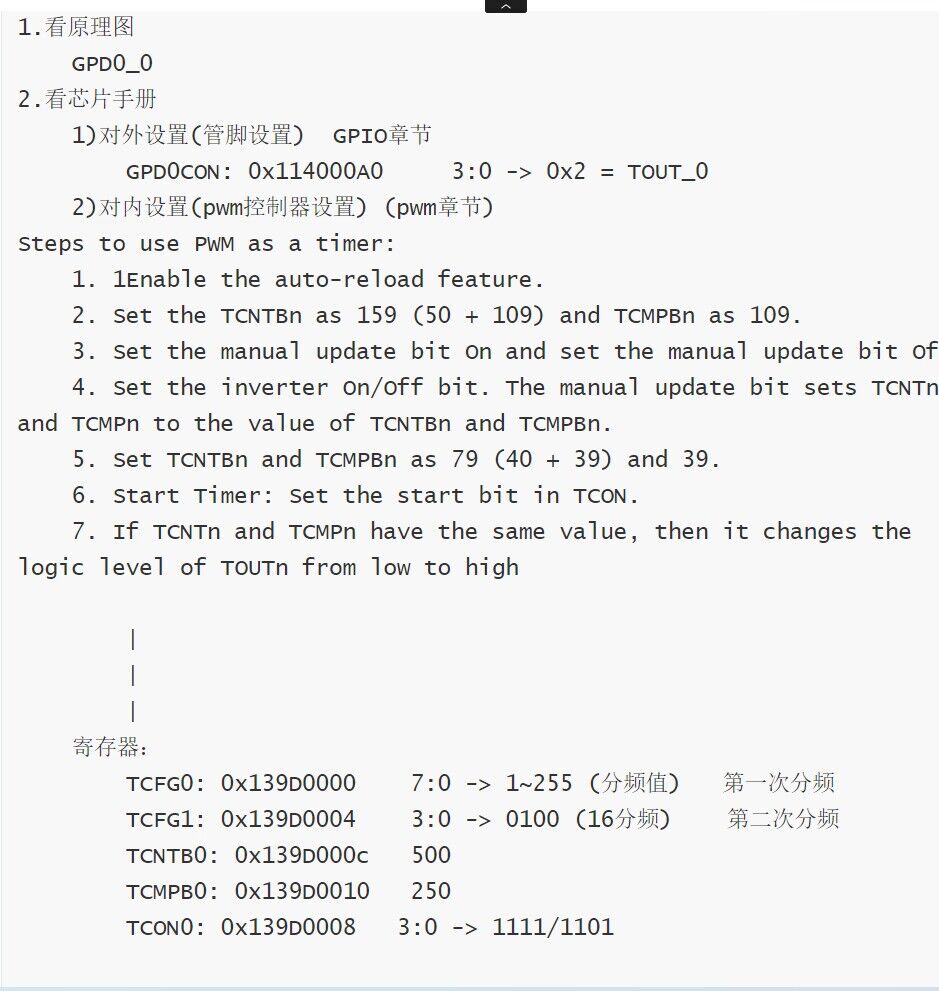

总体流程如下：
pwmz

代码如下：

  • pwm.c
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    #define GPD0CON (*((volatile unsigned int *)0x114000A0))
    #define TCFG0   (*((volatile unsigned int *)0x139D0000))
    #define TCFG1   (*((volatile unsigned int *)0x139D0004))
    #define TCON0   (*((volatile unsigned int *)0x139D0008))
    #define TCNTB0  (*((volatile unsigned int *)0x139D000c))
    #define TCMPB0  (*((volatile unsigned int *)0x139D0010))

    //1.对外设置
    void PWM_GPIO_Init(void)
    {

        //GPD0_0: TOUT0
        GPD0CON &= ~0xf;
        GPD0CON |= 0x2;
    }

    //2.对内设置
    void PWM_Init(void)
    {
        TCFG0 = 255;//第一次分频    分频值:255+1

        TCFG1 &= ~0xf; //第二次分频  16分频
        TCFG1 |= 0x4;

        TCNTB0 = 500;//计数周期值
        TCMPB0 = 250;//比较值

        TCON0 &= ~0xf;
        TCON0 |= 0xe;//auto reload:1   manual update: 1
        TCON0 &= 0xc;//auto reload:1   manual update: 0

    }

    //3.buzzer on
    void buzzer_on(void)
    {
        TCON0 |= 0x1;
    }

    //4.buzzer off
    void buzzer_off(void)
    {
        TCON0 &= ~0x1;
    }
  • main.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
int main(int argc, char *argv[])
{


    PWM_GPIO_Init();
    PWM_Init();

    buzzer_on();//开buzzer

    while(1)
    {

    }
    return 0;
}


-start.s

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
    .global  delay1s
    .text
    .global _start
_start:
		b		reset                        @0x00
		ldr		pc,_undefined_instruction  @0x04
		ldr		pc,_software_interrupt
		ldr		pc,_prefetch_abort
		ldr		pc,_data_abort
		ldr		pc,_not_used
		ldr		pc,_irq
		ldr		pc,_fiq

_undefined_instruction: .word  _undefined_instruction
_software_interrupt:	.word  _software_interrupt
_prefetch_abort:		.word  _prefetch_abort
_data_abort:			.word  _data_abort
_not_used:				.word  _not_used
_irq:					.word  _irq
_fiq:					.word  _fiq


reset:
	ldr	r0,=0x40008000      @设置异常向量表的起始地址为0x40008000
	mcr	p15,0,r0,c12,c0,0		@ Vector Base Address Register  修改异常向量表的起始地址

init_stack:
	ldr		r0,stacktop         /*get stack top pointer*/

	/********svc mode stack********/
		mov		sp,r0
		sub		r0,#128*4          /*512 byte  for irq mode of stack*/
	/****irq mode stack**/
		msr		cpsr,#0xd2
		mov		sp,r0
		sub		r0,#128*4          /*512 byte  for irq mode of stack*/
	/***fiq mode stack***/
		msr 	cpsr,#0xd1
		mov		sp,r0
		sub		r0,#0
	/***abort mode stack***/
		msr		cpsr,#0xd7
		mov		sp,r0
		sub		r0,#0
	/***undefine mode stack***/
		msr		cpsr,#0xdb
		mov		sp,r0
		sub		r0,#0
   /*** sys mode and usr mode stack ***/
		msr		cpsr,#0x10
		mov		sp,r0             /*1024 byte  for user mode of stack*/

		b		main

delay1s:
     ldr      r4,=0x1ffffff
delay1s_loop:
     sub    r4,r4,#1
     cmp   r4,#0
     bne    delay1s_loop
     mov   pc,lr


	.align	4

	/****  swi_interrupt handler  ****/


stacktop:    .word 		stack+4*512

.data

stack:
  .space  4*512
.end
  • makefile
1
2
3
4
5
6
7
8
9
all:
	arm-none-linux-gnueabi-gcc -fno-builtin -nostdinc -c -o start.o start.s
	arm-none-linux-gnueabi-gcc -fno-builtin -nostdinc -c -o main.o main.c
	arm-none-linux-gnueabi-gcc -fno-builtin -nostdinc -c -o pwm.o pwm.c
	arm-none-linux-gnueabi-ld *.o  -Tmap.lds -o buzzer.elf
	arm-none-linux-gnueabi-objcopy -O binary buzzer.elf buzzer.bin
	arm-none-linux-gnueabi-objdump -D buzzer.elf > buzzer.dis
clean:
	rm -rf *.bak *.o *.elf *.dis *.bin
  • map.lds
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
/*linux下的连接脚本模板*/
OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm") /*指定输出可执行文件是elf格式，32位ARM指令，小端*/
OUTPUT_ARCH(arm)  /*指定输出可执行文件的平台(arm平台)*/
ENTRY(_start)     /*指定连接之后第一条指令的地址为_start*/
SECTIONS  /*指定连接之后的代码段(.text) 数据段(.data) .bss段如何摆放*/
{
	. = 0x40008000; /*指定链接的起始地址 从0x40008000地址开始摆放*/
	. = ALIGN(4);   /*指令对齐(4字节对齐)*/
	.text      :    /*代码段开始*/
	{
		start.o(.text)  /*0x40008000地址放start.o对应的start.s的第一条指令*/
		*(.text)        /* *：其他的*.o文件系统自动安排位置*/
	}
	. = ALIGN(4);
    .data :         /*数据段开始*/
	{ *(.data) }    /*数据段也让系统自动分配*/
    . = ALIGN(4);
    .bss :
     { *(.bss) }
}


1.2 串口控制

  • uart.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
#define GPA1CON (*((volatile unsigned int *)0x11400020))
#define ULCON2  (*((volatile unsigned int *)0x13820000))
#define UCON    (*((volatile unsigned int *)0x13820004))
#define UTRSTAT2 (*((volatile unsigned int *)0x13820010))
#define UTXH2   (*((volatile unsigned int *)0x13820020))
#define URXH2   (*((volatile unsigned int *)0x13820024))
#define UBRDIV2 (*((volatile unsigned int *)0x13820028))
#define UFRACVAL2 (*((volatile unsigned int *)0x1382002c))



//1.对外设置
void GPIO_Init()
{
    //GPA1CON: 7:0->0x22  uart管脚
    GPA1CON &= ~0xff; //7:0清0
    GPA1CON |= 0x22; // 7:0->0x22
}

//2.对内设置  uart设置
void  UART_Init()
{
    //1.ULCON2：  data:8    stop:1    Bau:115200   parity:无

    ULCON2 = 0x3;

    //2.UCON: 设置发送接收方式 polling
    UCON &= ~0xf;
    UCON |= 0x5;

    //3.设置波特率  115200
    UBRDIV2 = 53;
    UFRACVAL2 = 4;
}

//3.串口发送
void uart_send(char ch)
{
    while((UTRSTAT2 & 0x2) == 0);//等发送数据寄存器为空
    UTXH2 = ch;

}

//4.串口接收
char uart_recv(void)
{
    char ch;

    while((UTRSTAT2 & 0x1) == 0);//等接收数据寄存器不为空
    ch = URXH2;
}

//5.发送字符串
void puts(char *str)
{
    char *ptr = str;
    while(*ptr)
    {
        uart_send(*ptr);
        ptr++;
    }
}


void put_int(int num)
{
    char buf[100];
    int i = 0;
    if (0 == num)
        buf[i++] = '0';
    while (num) {
        buf[i] = num % 10 + '0';
        i++;
        num = num / 10;
    }
    int j, k;
    for (j=0,k=i-1; j < k; j++,k--) {
        char c = buf[j];
        buf[j] = buf[k];
        buf[k] = c;
    }
    buf[i] = '\r';
    buf[i+1] = '\n';
    buf[i+2] = '\0';
    puts(buf);
}

  • main.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

#include "uart.c"

int main(int argc, char *argv)
{
    GPIO_Init();
    UART_init();

    char rev;
    while (1)
    {
        rev = uart_recv();
        uart_send(rev);
        if (rev == '1')
        {
            // 将寄存器GPX2DAT的第7位置1
            GPX2DAT |= 0x80;
        }
        else if (rev == '0')
        {
            GPX2DAT &= ~0x80;
        }
        mydelay(100);
    }
    return 0;
}


1.3 adc

  • adc.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
#define ADCCON (*(volatile unsigned int *)0x126c0000)
#define ADCDAT (*(volatile unsigned int *)0x126c000c)
#define ADCMUX (*(volatile unsigned int *)0x126c001c)

void ADC_Init(void)
{
    ADCCON |= 0x1 << 16; //12bits分辨率
    ADCCON |= 0x1 << 14;//分频使能

    ADCCON &= ~(0xff << 6);//13:6清0
    ADCCON |= 0xff << 6;//分频值: 255+1

    ADCCON &= ~(0x1 << 2);//正常模式

    ADCMUX = 0x3;//选择AIN3
}

int read_adc(void)
{
    int data = 0;
    int voltage = 0;
    //1.开始转换
    ADCCON |= 0x1;

    //2.开始读
    while((ADCCON & (0x1 <<15)) == 0);//等待转换完成
    data = ADCDAT & 0xfff; //读取转换结果

    voltage = 1800 * data / 4096; //电压

    return voltage;

}



1.4 中断编程

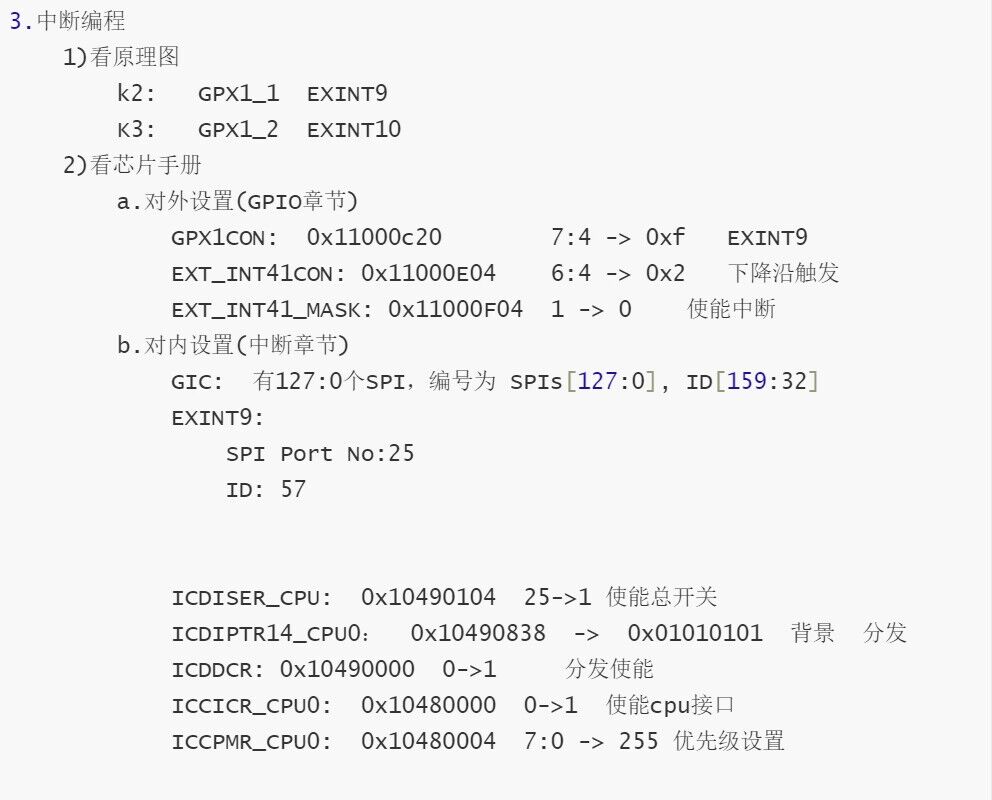

总的流程图如下：

irq

  • irq.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
#define GPX1CON (*(volatile unsigned long *)0x11000C20)
#define GPX1DAT (*(volatile unsigned long *)0x11000C24)
#define EXT_INT41_CON (*(volatile unsigned long *)0x11000E04)
#define EXT_INT41_MASK (*(volatile unsigned long *)0x11000F04)

#define ICDISER_CPU (*(volatile unsigned long *)0x10490104)
#define ICDIPTR14_CPU0 (*(volatile unsigned long *)0x10490838)
#define ICDDCR (*(volatile unsigned long *)0x10490000)
#define ICCICR_CPU0 (*(volatile unsigned long *)0x10480000)
#define ICCPMR_CPU0 (*(volatile unsigned long *)0x10480004)

#define EXT_INT41_PEND (*(volatile unsigned long *)0x11000F44)
#define ICCIAR (*(volatile unsigned long *)0x1048000C)
#define ICCEOIR (*(volatile unsigned long *)0x10480010)
#define ICDICPR_CPU (*(volatile unsigned long *)0x10490284)
void IRQ_Init()
{
    GPX1CON |= 0xf << 8; // EINT10
    EXT_INT41_CON &= ~(0x7 << 8);
    EXT_INT41_CON |= 0x2 << 8; // falling edge
    EXT_INT41_MASK &= ~(0x1 << 2);

    ICDISER_CPU |= 0x1 << 26;    // 使能中断
    ICDIPTR14_CPU0 = 0x01010101; // 分发器
    ICDDCR |= 0x1;               // 分发器使能
    ICCICR_CPU0 |= 0x1;          // cpu接口使能
    ICCPMR_CPU0 = 0xff;          // 优先级掩码
}

void irq_handler(void)
{
    int irq_no = -1;
    int i = 0xffff; // 消抖
    while (i > 0)
    {
        i--;
    }
    if (GPX1DAT & 0x1 << 2)
    {

        irq_no = ICCIAR & 0x3ff; // 取出中断号

        switch (irq_no)
        {
        case 57:

            break;
        case 58:
            uart_send('a');

            EXT_INT41_PEND |= 0x1 << 2; // 标准中断已发生
            ICDICPR_CPU |= 0x1 << 26;   // 清除中断挂起
            break;
        default:
            break;
        }
    }

    ICCEOIR &= ~0x3ff; // 清除中断号
    ICCEOIR |= irq_no;
}
